星型密封圈（X-Ring，或稱四唇密封圈）是現代液壓與氣動系統中廣泛使用的一種高性能往復運動密封元件。其獨特設計在諸多應用場景中展現出優越的密封表現。
?一、核心結構解析?

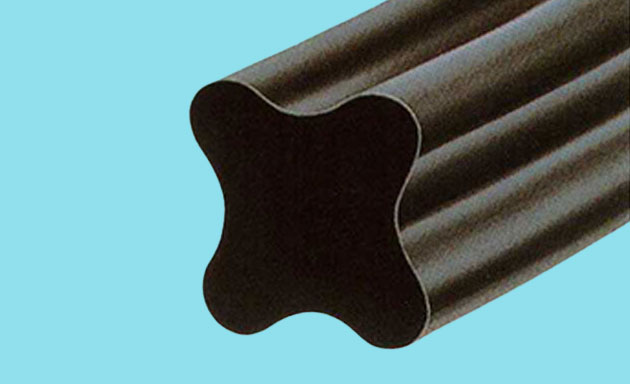

星型密封圈得名于其橫截面特征。如圖1所示，該截面形成四個對稱分布的密封唇口，截面輪廓呈現明顯的“星形”或“X形”。與O型圈簡單的圓形截面不同，其結構特點包括：
- ?四密封唇設計：?? 在溝槽內安裝后，上下左右四個方向各形成一道密封唇。
- ?內部空腔：?? 截面中部存在一個相對封閉的空腔結構。
- ?溝槽適應性：?? 其設計與標準O型圈溝槽兼容，通常可直接替代O型圈。
?二、星型結構帶來的核心優勢?
這種精巧的四唇結構設計為星型密封圈帶來了多方面的顯著性能提升：
- ?卓越的密封可靠性：??
- ?冗余密封：?? 形成多道密封屏障，即使單一密封唇受損或出現微小泄漏路徑，其它密封唇仍能維持密封效能。
- ?低壓密封佳：?? 獨特的截面形狀使得接觸應力分布更均勻且更易達到初始密封所需的接觸壓力，在低壓甚至真空環境下表現優異。
- ?優異的低摩擦與抗扭曲性能：??
- ?均勻應力分布：?? 四個唇部共同分擔徑向載荷，單位面積接觸應力低于單唇密封或O型圈。內部空腔吸收壓縮，有效防止過度擠壓。
- ?抗扭曲性強：?? 對稱結構使其在動態工況下（如液壓缸的不均勻負荷、徑向偏擺）有更強的抵抗扭曲能力，降低了因扭曲導致密封失效的風險。
- ?減少黏滑效應：?? 更平穩的摩擦特性有助于減輕低速運動時的“黏滑”現象，運動更順暢。
- ?良好的潤滑維持：??
- 截面內部空腔能儲存少量潤滑介質，為密封唇提供持續的潤滑，尤其對動密封壽命至關重要。
- ?出色的耐磨性：??
- 載荷由多個唇口分擔，每個唇口承受的壓強相對較小，配合其本身較低的摩擦系數，整體磨損速率較低。
- ?良好的抗擠出能力：??
- 即使在高壓或較大間隙配合下，其緊湊堅實的結構也比傳統O型圈具有更好的抵抗擠入間隙（擠入失效）的能力。
?三、與其他密封結構對比?
為更直觀理解星型密封圈的優劣勢，下表將其與最常用的O型圈（靜密封/動密封）及唇形密封（動密封主力）進行關鍵性能對比：
?表1：星型密封圈（往復動密封）與O型圈、典型唇形密封（如U型圈）對比?
| 性能指標 |
星型密封圈 (X-Ring) |
O型圈 |
典型唇形密封 (如U型圈, Y型圈) |
| ?密封原理? |
對稱四唇接觸密封 |
壓縮徑向面密封 |
非對稱單唇或雙唇密封 |
| ?摩擦阻力? |
?低至中等? (對稱分擔載荷，應力均勻) |
?高? (接觸面積大) |
?低? (僅線或帶狀接觸) |
| ?抗扭曲能力? |
?極佳? (對稱結構) |
?差? (易發生螺旋扭曲失效) |
?一般? (可能翻轉或切扭) |
| ?密封可靠性? |
?高? (多道屏障，低壓密封好) |
?良好 (靜)/一般 (動)?? |
?高? (接觸壓力高) |
| ?耐磨性? |
?優? (負載分擔) |
?中 (靜)/差 (動)?? |
?良? (接觸應力集中) |
| ?抗擠出能力? |
?良好? |
?差? |
?優異? (設計中有擋圈或材質堅硬) |
| ?適用壓力范圍? |
?中高壓? (需配合擋圈達很高壓力) |
?中低壓 (動)/高壓 (靜, 加擋圈)?? |
?寬泛? (低壓至超高壓) |
| ?適用速度? |
?中高速? |
?低速? |
?中高速? |
| ?空間占用? |
?類似O型圈? |
?最小? |
?較大? (需考慮溝槽設計) |
| ?安裝? |
?需注意唇口方向? (通常無嚴格方向要求) |
?簡單? |
?需嚴格注意方向? |
| ?成本? |
?中等偏高? |
?最低? |
?中等? |
?主要劣勢：??
- ?成本高于O型圈：?? 結構復雜，制造成本通常高于O型圈。
- ?安裝需稍加注意：?? 盡管無需像唇形密封那樣嚴格區分方向，但安裝時仍需保證唇口不被損壞，通過銳邊時需使用導向工具。
- ?超高壓力需輔助：?? 在極高壓力下（如70MPa以上），往往需要配合擋圈使用以達到最佳的抗擠出效果（與O型圈類似需求）。
?四、常用材料及其典型應用?
選擇合適的材料對星型密封圈的性能至關重要。其主要應用于液壓/氣動介質環境，常用材料如下：
- ?丁腈橡膠 (NBR, Nitrile)：??
- ?特點：?? 優異的耐礦物油、燃油性能；良好的耐磨性和機械強度；成本效益高；耐高溫上限約100~120℃（視牌號）?；耐低溫約-30~-40℃（視牌號）；耐臭氧、耐天候性一般。
- ?應用：?? ?最常見的材料。廣泛用于各種工業液壓系統（如工程機械、注塑機、機床）、汽車剎車系統、氣動設備中，使用溫度要求不苛刻且介質為礦物油、HFA/HFB乳化液、水乙二醇、燃油等場景。占星型圈用量70%以上。
- ?氫化丁腈橡膠 (HNBR, Hydrogenated Nitrile)：??
- ?特點：?? 在NBR基礎上顯著提高了耐熱性（+140~150℃）、耐臭氧和耐化學性；機械強度更好，耐磨性更優；保持NBR良好的耐油性；成本高于NBR。
- ?應用：?? 用于要求更高耐熱性、更苛刻油品（如含添加劑較多的潤滑油）或需更長壽命的場合，如汽車發動機周邊密封、高性能工業液壓系統、熱油系統。
- ?氟橡膠 (FKM, Viton®)：??
- ?特點：?? ?耐高溫優異（+200~230℃）?；耐化學性極佳，尤其耐各類油、燃油、礦物酸、多種溶劑；耐臭氧、耐天候性優異；低溫性能較差（-20~-30℃）；成本高；在熱水、蒸汽中性能下降。
- ?應用：?? 高溫環境（如發動機、渦輪系統）、接觸強氧化燃油、合成酯類潤滑油（如飛機液壓油）、強酸/堿（非苛性）、特殊化學介質等嚴苛工況。是高溫液壓油（如磷酸酯）常用選擇。
- ?聚氨酯橡膠 (AU/EU, Polyurethane)：??
- ?特點：?? ?機械強度極高，耐磨性極優；抗擠出性好；耐油性（礦油、燃油）良好；耐水解性差，尤其在高溫水汽環境中易降解；耐高溫上限約80~110℃（視類型）?。
- ?應用：?? 主要應用于高壓、大間隙、低運動頻率或沖擊載荷、以礦物油或燃油為介質的工況，如大型液壓缸活塞密封、高壓水壓系統（短期）。因其耐水解性限制，在水乙二醇等水基液中需謹慎使用。
- ?三元乙丙橡膠 (EPDM, Ethylene Propylene Diene)：??
- ?特點：?? ?卓越的耐熱水、蒸汽、水乙二醇、磷酸酯阻燃液壓油、HFC油、稀酸堿；優異的耐臭氧、耐天候性；耐極性溶劑好；基本不耐礦物油和燃油；耐高溫約150℃?。
- ?應用：?? 主要用于與水、水乙二醇、HFC液壓油、磷酸酯液壓油、蒸汽、冷媒、制動液（DOT系列）等極性流體接觸的場合，如食品加工設備、船舶液壓系統、特定工業設備。
- ?聚四氟乙烯復合材料 (PTFE Blend)：??
- ?特點：?? 利用PTFE的化學惰性極優、摩擦系數極低、耐高溫優異（+260℃以上）?，通過添加填料（如青銅粉、玻璃纖維、石墨、碳纖維）增強機械性能和導熱性；彈性差、安裝困難、易冷流蠕變。
- ?應用：?? ?極端工況?：超高/低溫、超高壓力、強腐蝕性化學品、高純度介質（如半導體、化工）、極低摩擦需求（氣動高速缸）。通常制作成特殊結構（如O形圈背后加PTFE擋圈組合），純PTFE星型圈較少見，成本昂貴。
?總結?
星型密封圈憑借其獨特的四唇對稱結構，在往復密封應用中實現了摩擦、密封可靠性與抗扭曲性之間的優異平衡。它既保持了與O型圈相似的緊湊結構和安裝兼容性，又在摩擦性能、抗扭曲和低壓密封方面顯著優于O型圈；同時，相比結構更復雜的單唇或雙唇密封件（如U/Y型圈），其在對稱受力條件下的抗扭曲表現和安裝簡易性更為突出。豐富的材料選擇使其能夠覆蓋從普通工業到極端苛刻工況的廣闊應用場景。在選擇星型圈時，應根據介質的化學兼容性、工作溫度范圍、壓力、速度以及成本進行綜合考量，選用合適的材料以滿足特定系統的長期可靠密封需求。
