核心功能與工況挑戰?

刮油環（Oil Control Ring）是往復式空壓機的“血液凈化器”，承擔兩大關鍵任務：

1. ?刮油精度?：活塞下行時刮除氣缸壁過量潤滑油（油膜厚度≤3μm），防止竄油污染壓縮空氣（ISO 8573-1 標準要求含油量≤0.1mg/m³）。
2. ?密封控制?：上行時保留微量油膜（0.8-1.5μm）潤滑氣缸，降低摩擦功耗達15-20%。

?極端工況痛點?：

• ?軸向振動?：斜齒輪驅動的活塞側向力＞500N，加速環體變形
• ?高溫降解?：二級氣缸溫度達180-220℃，傳統丁腈橡膠（NBR）硬化失效
• ?乳化風險?：冷凝水+潤滑油→酸性乳化物腐蝕金屬基體

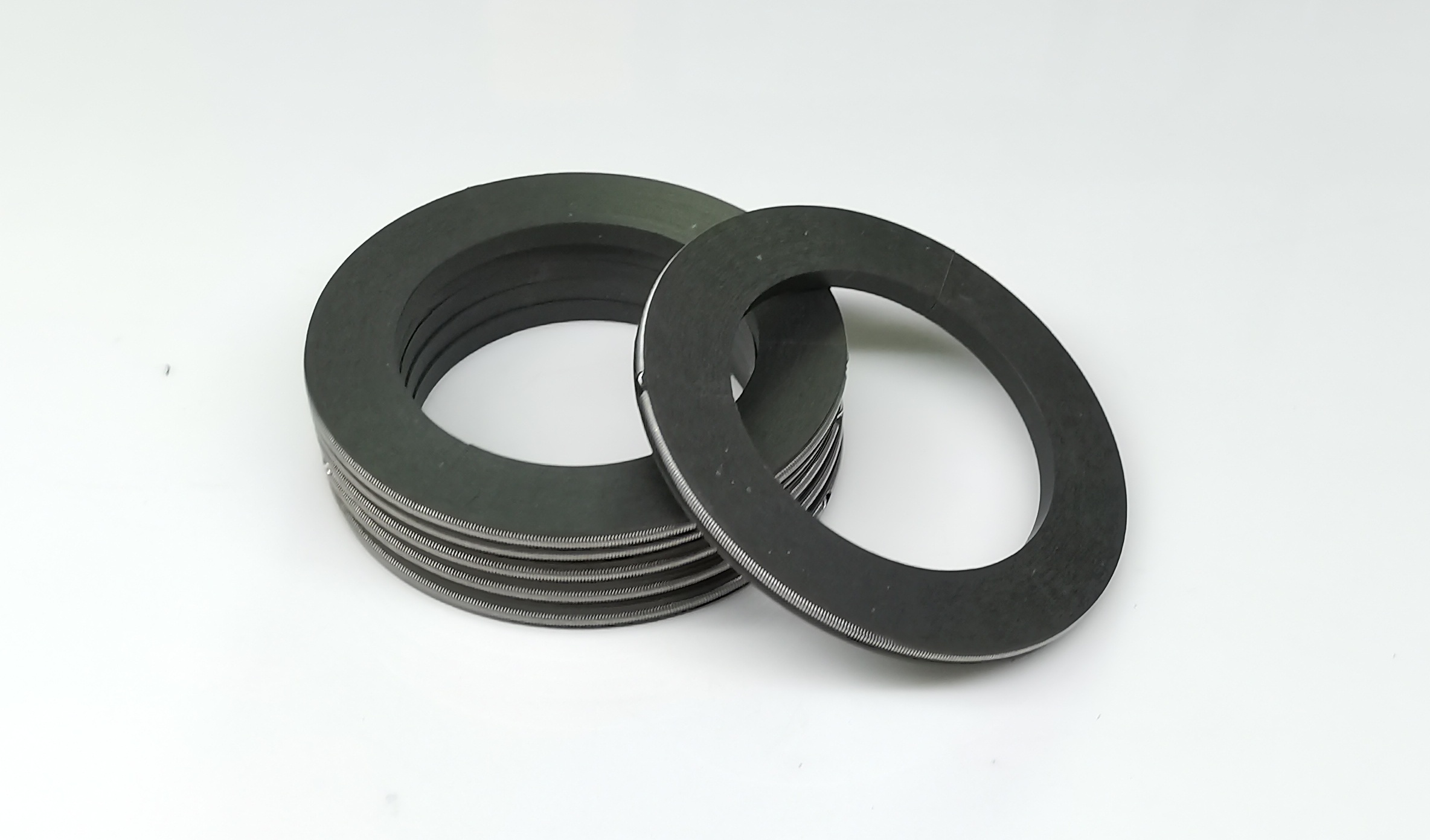

?材料革命：納米增強PTFE復合環體?

傳統材料局限 vs 新型復合材料方案

?材料配方創新點?：

• ?基體?：PTFE + 25%碳纖維（增強軸向剛性，彈性模量↑至5.2GPa）
• ?潤滑層?：微嵌埋MoS?納米片（粒徑80nm，降低啟動摩擦）
• ?防腐層?：全氟醚橡膠（FFKM）包覆邊緣，耐pH 2~12介質

?結構優化設計：雙刃梯度壓力技術?

?動態壓力仿真?（ANSYS Fluent模型）：
https://example.com/oil-ring-pressure.png
注：圖示刃口壓力梯度優化效果

1. ?非對稱雙刃結構?：

   • 上刃口（刮油刃）：5°負傾角，接觸壓力0.3MPa → ?高效刮油?
   • 下刃口（布油刃）：12°正傾角，接觸壓力0.08MPa → ?均勻布油?

2. ?泄油通道革新?：

   • 激光刻蝕蜂窩微孔（Φ0.3mm×120孔）→ 排油速度提升3倍
   • 導流槽曲率半徑R=0.05mm（EDM加工）→ 防止油液滯留

?能效數據對比?

在55kW螺桿空壓機（壓力比13:1）中的測試結果：

注：按年運行8,000h，工業電價￥0.8/kWh，潤滑油￥150/kg計算

?行業應用場景突破?

1. ?無油認證空壓機?：

   • 實現Class 0（ISO 8573-1）無需額外油分離器，系統減重30%
     案例：某醫用制氧機組含油量從0.5ppm降至0.01ppm

2. ?高壓往復壓縮機?：

   • 在35MPa氫氣壓縮機組通過5,000h測試，無氫脆變形
     結構創新：金屬背襯+PTFE復合層（熱膨脹系數匹配CTE 13×10??/K）

3. ?高速變頻空壓機?：

   • 適應活塞速度＞6m/s（傳統環極限4m/s）
     關鍵技術：離心力補償?shù)菇牵ǚ乐弓h(huán)體顫振）

?維保技術指南?

?失效預警閾值?：

?安裝要點?：

1. ?冷裝配?：環體冷卻至-40℃（液氮）后裝入活塞槽，避免刮傷
2. ?相位校準?：三片式刮油環接縫錯開120°±5′（激光對位儀）

?前沿方向?：

• ?智能刮油環?：嵌入壓電薄膜傳感器，實時監測油膜厚度（精度±0.1μm）
• ?自修復涂層?：微膠囊化含氟潤滑劑，劃傷后自動釋放修復材料
