在旋轉軸的密封領域，無骨架油封因其結構簡單、安裝便捷、性能可靠而廣泛應用。其中，采用氟膠（FKM）主體材料、內置氟膠夾布增強層、并配備彈簧的設計，是針對苛刻工況的高性能方案。本文將聚焦這種結構設計的優點、彈簧的核心作用，并介紹其他常用密封材料及其應用。
?一、核心結構解析與設計優勢?

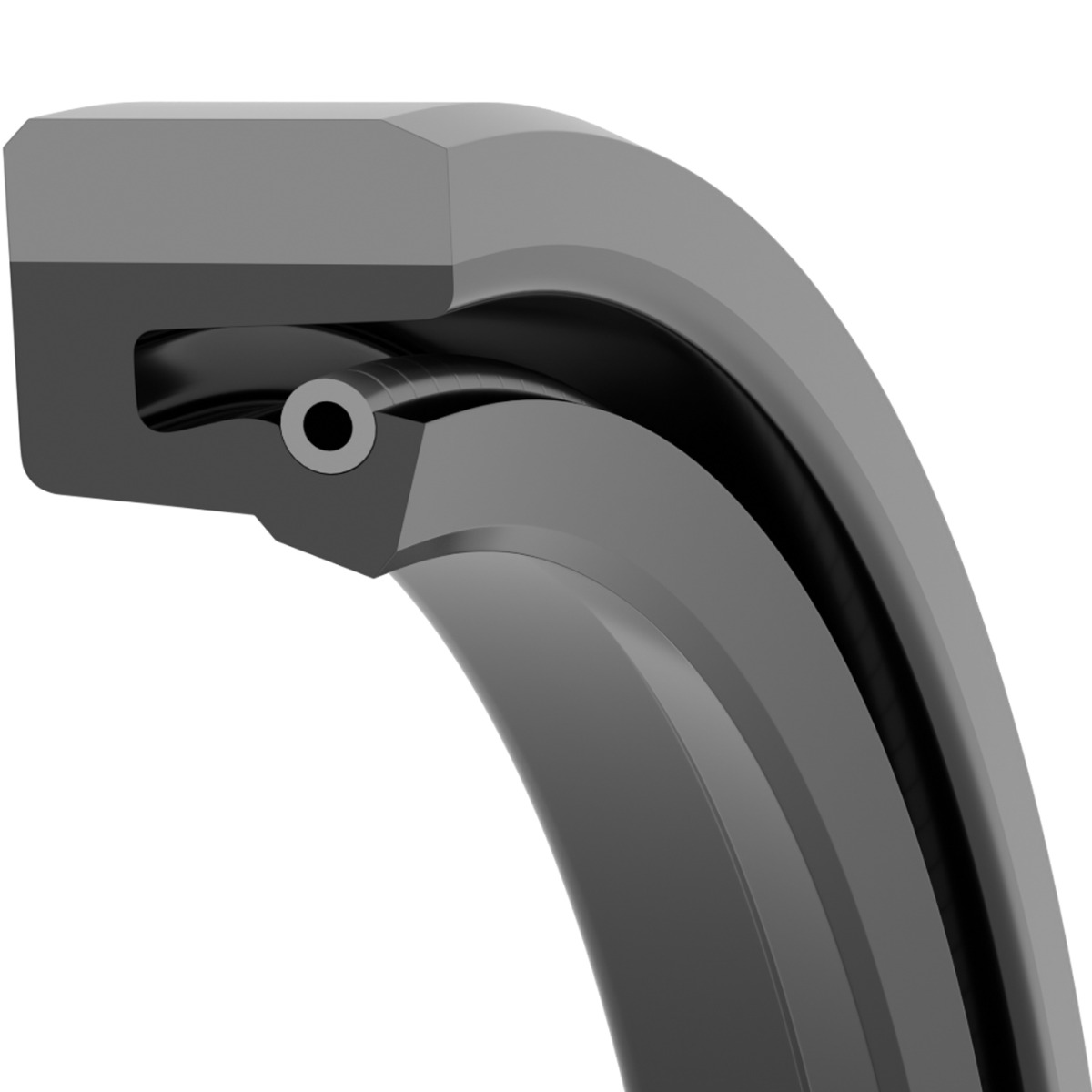

典型的無骨架油封（如示意圖所示）通常由三層構成：
-
?氟膠（FKM）密封主體：??
- ?功能：?? 構成密封唇口（主唇和防塵副唇），直接接觸軸表面實現密封。
- ?優點（氟膠）：?? 氟膠以其卓越的耐高溫性（常達200-250°C）、優異的耐化學溶劑/油品/燃料性能（尤其烴類、酸）、良好的耐候性和抗氧化性著稱。這使其能在高溫、油污、腐蝕性環境下長期穩定工作，是化工、汽車、重工等領域的理想選擇。
-
?氟膠夾布增強層：??
- ?功能：?? 嵌入在氟膠主體內部，通常位于靠近靜態安裝部位（外徑或背部）。
- ?優點：??
- ?增強結構剛度與尺寸穩定性：?? 有效防止油封在高壓、高轉速或安裝受力時發生過度變形或扭曲，確保密封唇口與軸的同心度。
- ?提高抗擠出/耐磨性：?? 大幅提升密封件整體抵抗介質壓力（防擠出）和唇口與軸摩擦磨損的能力，?延長使用壽命。
- ?支撐密封主體：?? 提供物理支撐，保證油封安裝后的形狀穩定，維持唇口對軸的正確接觸角度。
-
?彈簧：??
- ?功能：?? 緊箍在主密封唇背部的凹槽內（唇后）。
- ?核心作用：??
- ?提供恒定徑向力補償：?? 彈簧持續地向主密封唇施加一個徑向箍緊力，直接作用于唇口使其緊貼旋轉軸表面。
- ?補償磨損與變形：?? 這是彈簧最關鍵的貢獻。隨著設備運行，唇口必然會經歷初期磨合、長期磨損以及橡膠本身應力松弛。彈簧的存在能自動、持續地補償這種不可避免的唇口材料損失和尺寸變化，維持足夠的密封接觸壓力（唇口載荷）。
- ?適應軸跳動/偏心：?? 設備運行中，軸不可避免地存在一定程度的徑向跳動或偏心。彈簧的彈性能幫助唇口更靈活地跟隨軸的微小運動，維持有效密封，防止瞬態泄漏。
- ?確保低壓密封有效性：?? 在系統壓力較低或?yàn)榱銜r(shí)（如啟動、停車、潤滑油位偏低），彈簧提供的箍緊力成為維持密封的核心力量，防止油液泄漏或外部污染物侵入。
?結構設計帶來的綜合優勢：??
- ?耐受苛刻環境：?? 氟膠主體+夾布層賦予油封出色的耐高溫、耐油、耐化學品及耐磨性。
- ?高可靠性與長壽命：?? 彈簧持續補償+夾布層支撐，共同保障密封壓力恒定，?抗擠出、抗磨損、抗老化效果顯著提升。
- ?動態密封表現優異：?? 對軸偏心、跳動適應性強，在各種轉速下維持穩定密封。
- ?緊湊可靠：?? 無骨架設計簡化了結構，便于安裝，在空間受限場合應用方便。
?二、不可或缺的張力：彈簧的關鍵作用再?gòu)?qiáng)調?
彈簧雖小，卻是動態油封可靠性的核心保障。其作用的核心邏輯是對抗密封唇口的性能衰減?：
- ?初始狀態：?? 新油封安裝后，唇口依靠橡膠本身的彈性（過盈配合）和彈簧的初始張力與軸緊密接觸。
- ?運行磨損：?? 唇口橡膠在運行中與軸摩擦?xí)饾u磨損變薄。
- ?材料松弛：?? 橡膠材料在長期受壓和高溫下會發生應力松弛（彈性減弱）。
- ?彈簧補償：?? 在磨損和松弛發生時，彈簧回縮（收縮），?持續地將唇口“壓”向軸面，填補因磨損和變形造成的間隙損失。這種主動、自動的補償機制是維持油封長期有效密封的基石。沒有彈簧，在磨損和應力松弛后，唇口壓力會急劇下降，導致泄漏提前發生。
?三、多樣化的材料選擇與應用場景?
根據不同的工作環境（溫度、介質、壓力、轉速等），旋轉軸唇封可采用多種橡膠材料。以下是主要類型及其典型應用：
| 密封唇材料 |
主要性能特點 |
典型應用領域 |
| ?丁腈橡膠 (NBR)?? |
?優異耐礦物油、潤滑油、汽油；良好耐磨性；成本低；耐溫范圍一般（-40~100°C） |
汽車發動機曲軸/凸輪軸油封，變速箱，一般工業軸承腔 |
| ?氟橡膠 (FKM)?? |
?卓越耐高溫 (≈-20~250°C)，極佳耐燃油/油/化學品/溶劑，優異的耐候性/抗氧化性 |
汽車渦輪增壓器油封，化工泵，重載變速箱，高溫設備軸承 |
| ?硅橡膠 (VMQ)?? |
?寬廣耐溫范圍 (-60~225°C)?，良好耐候性及絕緣性；壓縮永久變形低；耐油性一般 |
食品飲料機械，洗衣機轉軸，低溫環境設備，部分電器密封 |
| ?聚氨酯橡膠 (PU/AU/EU)?? |
?高機械強度，極佳耐磨性、耐沖擊性；良好耐油性（部分類型）；耐水性差，高溫易水解? |
工程機械液壓缸防塵圈/斯特封，高耐磨需求場合 |
| ?丙烯酸酯橡膠 (ACM)?? |
良好耐熱油/機油 (≈150°C)，耐臭氧老化；耐低溫性差（-25~175°C） |
汽車自動變速箱油封，部分轉向系統油封 |
- ?說明：?? 以上應用中，除丁腈橡膠在低壓靜態密封場合有時使用無彈簧設計外，?絕大部分用于密封潤滑油或液壓油的旋轉軸唇封，尤其是動壓密封，都會配備彈簧以實現必要的徑向力補償和磨損適應性。防塵副唇通常不含彈簧。
?結語?
無骨架油封（氟膠+夾布+彈簧）通過合理的材料組合和結構設計——氟膠承擔耐環境沖擊，夾布提供剛性支撐和抗變形能力，彈簧提供持續、自動的徑向力補償——共同構建了一個高效、可靠的動態密封系統。理解其結構背后的設計邏輯（特別是彈簧對抗磨損和松弛的補償機制），以及不同密封材料的特性差異，是正確選擇和應用此類關鍵密封件的基礎，對保障旋轉設備的順暢運行和防止泄漏至關重要。這種看似簡單的密封件，其設計和材料科學正是工業應用中解決復雜密封挑戰的典型實踐。
