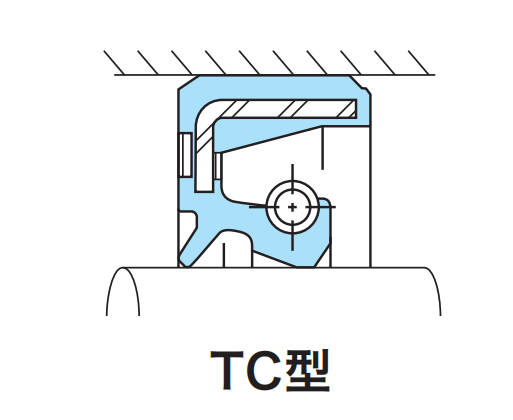

在工業旋轉軸密封領域，?雙唇油封（主密封唇帶彈簧 + 次級防塵唇 + 不銹鋼骨架）?? 是一種結構經典、性能可靠、應用廣泛的密封形式。其設計巧妙地整合了多個關鍵要素，以應對復雜工況下的密封挑戰。本文深入剖析其結構優勢、核心組件作用、材料選擇及典型應用。

?一、結構優勢與核心組件作用?

1. ?不銹鋼骨架：堅固的支撐基礎?

   • ?功能：?? 作為油封的“脊梁”，提供剛性支撐結構，確保油封整體形狀穩定，抵抗安裝和使用中的變形。
   • ?優點：??
     • ?高強度與剛性：?? 承受安裝壓入力、軸偏心和系統壓力，防止油封扭曲。
     • ?尺寸穩定性：?? 保證油封外徑與安裝腔體的緊密、穩定配合（過盈配合），提供可靠的靜密封。
     • ?提高耐磨性與壽命：?? 保護橡膠主體免受機械損傷，延長密封壽命。相比鐵骨架或塑料骨架，?不銹鋼（常用304，316L）具有卓越的抗腐蝕性能，適用于潮濕或具有一定化學腐蝕性的環境。

2. ?主密封唇（帶卡簧彈簧）：密封的核心動力源?

   • ?功能：?? 位于油封內側，直接與旋轉軸接觸，主要作用是防止內部介質（潤滑油/脂）向外泄漏。
   • ?結構：?? 由彈性體材料制成，其背面（空氣側）裝有圓周卡簧彈簧?（通常為螺旋卷制的不銹鋼開口圈）。
   • ?彈簧的核心作用：??
     • ?提供持續徑向力：?? 彈簧持續箍緊主密封唇，使其對旋轉軸施加一個恒定的徑向接觸壓力（“抱緊力”）。
     • ?動態補償磨損與松弛：?? 這是彈簧的決定性價值。油封運行中，主唇橡膠會因摩擦而磨損變薄，并在高溫/壓力下發生應力松弛（彈性減弱）。彈簧的彈性力能自動補償這種體積損失和彈力下降，維持主唇與軸的緊密接觸，防止因磨損/老化導致的過早泄漏。
     • ?適應軸跳動/偏心：?? 當軸存在徑向跳動或微小偏心時，彈簧能允許主唇靈活地跟隨軸的運動，保持有效密封狀態。
     • ?確保低壓密封有效性：?? 當系統壓力低或為零時（如啟動、停車），彈簧提供的徑向力成為保持密封的唯一核心動力，防止介質滲漏。
   • ?設計目標：?? 實現可靠、持久的動態介質密封，承受內部介質壓力（通常不高，主要依賴彈簧+接觸壓力），并管理摩擦生熱。

3. ?次級防塵唇：抵御外部入侵的屏障?

   • ?功能：?? 位于主密封唇的外側（通常向外部環境敞開），作用是防止外部污染物（灰塵、泥沙、水汽、雜質等）侵入設備內部。
   • ?結構：?? 由與主唇相同的彈性體材料制成（有時不同），?通常不帶彈簧。
   • ?作用原理：??
     • ?預接觸與刮擦：?? 與軸表面有一定預接觸壓力（低于主唇，主要依賴橡膠自身彈性變形）。
     • ?物理阻擋：?? 形成一道“溝壑”狀結構（與主唇之間形成一個存污槽），?刮除并阻擋? 試圖沿軸表面入侵的污染物。污染物被攔截在存污槽或直接被刮離軸面。
     • ?保護主唇：?? ?這是防塵唇的終極目的。將外部磨粒性污物阻隔在外，顯著減少其對主密封唇的磨損和損傷，從而有效延長主唇和整個油封的使用壽命。

?雙唇結構設計的綜合優勢：??

• ?雙重防護：?? 主唇保油防泄漏，防塵唇防污抗侵入，實現?“一夫當關，萬夫莫開”的內外防護。
• ?協同增效：?? 防塵唇保護主唇免受污染磨損，主唇壽命延長；骨架支撐整體穩定；彈簧確保主唇始終有效。各司其職，?協同提升整體密封可靠性和使用壽命。
• ?廣泛應用性：?? 結構經典，適用場景廣泛，尤其適合存在外部污染風險的環境。
• ?成熟可靠：?? 經過長期工業驗證，設計穩定，性能可預期。

?二、核心材料選擇與性能對比?

油封性能高度依賴于材料，不同部位（唇部、骨架）選材各異。骨架已明確為不銹鋼（304/316L）。密封唇材料需根據工況選擇：

• ?選材要點：?? 優先考慮主要介質相容性?（油、脂、燃料、化學品）、工作溫度范圍、以及耐磨性要求。成本與環境要求（如食品級）也是重要因素。防塵唇材料通常與主唇一致，或選擇耐磨性好、成本更低的材料。

?三、典型應用領域?

得益于其優異的“防漏+防污”雙屏障設計、可靠的自緊機制（彈簧）和堅固的骨架支撐，雙唇油封廣泛應用于存在粉塵、泥水、雜質污染的嚴苛工況：

1. ?汽車交通：??
   • ?車輪輪轂軸承密封?（典型防塵防水應用）。
   • ?發動機?：曲軸前后端油封（需高溫耐油）、凸輪軸油封。
   • ?變速箱/傳動系統?：輸入/輸出軸、半軸油封。
   • ?轉向系統、驅動橋/差速器。
2. ?工程機械與農用機械：??
   • 挖掘機、裝載機、推土機等的行走輪邊、回轉支承軸承、液壓馬達軸端?（面臨大量泥沙、水沖擊）。
   • 拖拉機、收割機的底盤軸承、傳動軸?（高粉塵、泥濘環境）。
3. ?工業設備：??
   • ?工業風扇/風機軸承箱?（尤其粉塵環境）。
   • ?水泵軸封?（泵軸，存在水汽環境）。
   • ?減速機/齒輪箱的輸入/輸出軸端密封。
   • ?礦山機械軸承（極端粉塵、沖擊）。
   • ?造紙機械、鋼鐵廠設備?（高溫、水汽、粉塵）。
4. ?其他：??
   • ?小型電機軸伸端密封。
   • ?通用傳動裝置需要防塵保護的軸承位置。

?結語?

雙唇油封（主唇彈簧加載 + 防塵唇 + 不銹鋼骨架）通過精巧的結構分工——骨架支撐穩定形體、彈簧驅動主唇動態補償、防塵唇構筑外圍屏障——實現了內部介質密封與外部環境防護的雙重目標。理解其各部分（尤其是彈簧持續補償磨損松弛、防塵唇保護主唇避免磨粒磨損）的設計意圖和功能邊界，以及根據實際工況（介質、溫度、污染）正確選擇密封唇材料（NBR, FKM, ACM, HNBR, VMQ等），是確保其在各類復雜旋轉密封應用中發揮持久可靠性能的關鍵。這種成熟而有效的設計，已成為保障設備在惡劣環境下持續運行的重要密封解決方案。
