金屬纏繞墊片（Metal Wound Gasket）是工業管道和設備法蘭連接中最常用、性能最可靠的一類密封墊片。憑借其獨特且成熟的結構設計，在高溫、高壓及波動工況下展現出卓越的密封能力，尤其適用于電力、石化、化工等關鍵領域。
?一、 結構解析：剛?cè)岵?jì)的復合體?

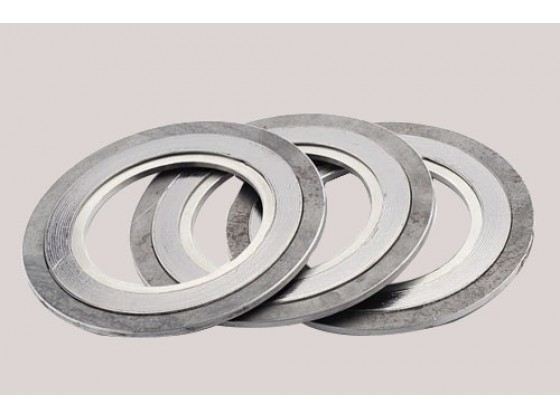

金屬纏繞墊片的核心結構是“金屬帶”與“非金屬填充帶”交替纏繞形成的密實環狀體，通常帶有中心定位環和（或）外加固環。其結構層次如下（如圖1所示）：
- ?核心密封體：??
- ?金屬帶 (V形或W形)：?? 通常采用薄型（如0.15mm-0.25mm）不銹鋼（如304、316）或特殊合金（如Inconel®）制成，預先壓制成特定的V型或W型截面形狀。這種形狀提供了彈性回復力和機械強度。
- ?非金屬填充帶：?? 嵌于相鄰兩層金屬帶的“V或W”槽谷內。常用材料有柔性石墨（膨脹石墨）、聚四氟乙烯（PTFE）、非石棉纖維（如陶瓷纖維、云母、玻璃纖維等）。填充帶提供初始密封性并補償微觀不平。
- ?纏繞成型：?? 金屬帶與填充帶在專用纏繞機上按特定角度（通常約30°）緊密、均勻地螺旋纏繞疊加，形成具有多層同心密封線的彈性帶體。
- ?加強環（Optinal but Common）：??
- ?內環 (Inner Ring)：?? 位于纏繞體中心內側。通常由實心金屬板材（如碳鋼或不銹鋼）制成，厚度大于金屬帶。作用：限制纏繞帶向內部通道的徑向松弛；防止“吹出”（尤其低壓下）；加強徑向剛度；提供定位。
- ?外環 (Outer Ring)：?? 包裹在纏繞體最外側。材料同內環。作用：限制纏繞帶向外側徑向松弛；保護纏繞體邊緣免遭物理?yè)p傷；提供定位，便于安裝對中；輔助承受部分螺栓載荷。
?二、 結構優勢：卓越的密封性能來源?
這種多層纏繞復合結構賦予了金屬纏繞墊片多項關鍵優勢：
- ?優異的彈性補償能力：??
- ?多層薄片效應：?? 多層薄金屬帶與柔軟填充材料的組合提供了優良的整體彈性。能夠有效補償法蘭密封面的微觀不平度、熱變形、螺栓預緊力的差異以及輕微的管道振動或位移。
- ?出色的耐高溫高壓性能：??
- ?金屬骨架承力：?? 金屬帶作為骨架結構承受了主要的螺栓載荷和介質壓力（尤其是高溫下的內壓），防止墊片過度壓縮或發生“蠕變失效”。
- ?高溫穩定性：?? 核心材料（如不銹鋼帶、石墨、云母）在高溫下保持穩定，石墨密封材料更在高溫下具有優良的自潤滑性和密封性。這是橡膠類（O型圈）甚至大部分純PTFE墊片無法比擬的。
- ?良好的應力分布與抗松弛性：??
- ?螺旋纏繞應力分散：?? 螺旋結構有助于分散壓縮載荷，使接觸密封應力沿墊片寬度分布更均勻。
- ?良好的回彈性：?? V/W形金屬帶提供良好的徑向（彈簧般）回彈，即使在熱循環（緊-松-緊）工況下也能維持足夠的密封應力，減少松弛導致的泄漏。
- ?高抗吹出（Blow-out）能力：??
- 內/外環的約束作用，以及纏繞結構的整體剛性，有效抵抗高壓（尤其在啟閉瞬間或低壓?jiǎn)?dòng)時）介質試圖將墊片從法蘭間隙中推出的力。
- ?較寬的適應范圍：??
- 通過靈活選擇金屬帶材質、填充帶材質、厚度、纏繞密度、帶型（V/W），以及是否使用加強環，可以適配非常廣泛的溫度（從深冷到+1000°C+）、壓力（從真空至超高壓數百bar）、介質（酸、堿、油、氣、蒸汽等）和法蘭密封面要求（粗糙度比橡膠O型圈低）。
?三、 與其他類型墊片的對比?
?表1：金屬纏繞墊片與常用法蘭密封墊片性能對比?
| 性能指標 |
金屬纏繞墊片 |
橡膠/橡膠基復合墊片 (如O型圈, 橡膠墊) |
純PTFE平墊/活套墊 |
金屬包覆墊片 (純石墨芯/礦物纖維芯) |
金屬齒形/波齒墊片 |
| ?主要結構? |
?金屬+填充帶纏繞體+內/外環? |
?彈性體或彈性體+增強 |
?實心或改性PTFE? |
?金屬外皮包裹非金屬芯材? |
?金屬帶齒形/波紋溝槽? |
| ?核心優點? |
?高彈補償、高耐溫壓、抗松馳? |
高彈性、低應力密封、易安裝 |
優異化學惰性、極低摩擦 |
較好耐高溫（依賴芯材）、高抗吹出 |
高密封比壓、抗吹出好 |
| ?核心缺點? |
成本較高，法蘭面需一定粗糙度，?不重復用? |
耐溫耐壓有限（普遍<150°C, <40bar） |
?嚴重冷流、耐壓低、高溫柔差差? |
?補償差、法蘭面要求高、不耐壓差? |
?無彈性補償、法蘭面要求極高、安裝緊? |
| ?工作溫度? |
?寬?（-200°C~+1000°C+, ?依材料) |
窄（一般 -40°C ~ +150°C） |
窄（-200°C ~ +260°C，?慎用高低溫差劇變） |
?寬?（-200°C~+800°C+, ?依芯材) |
?寬?（-200°C~+1000°C+） |
| ?最高壓力? |
?很高?（可達數百bar） |
低中壓（<40-80bar） |
中低壓（<60-100bar） |
?高?（可達300bar+） |
?很高?（可達數百bar） |
| ?耐循環/波動? |
?優異? |
一般（可能老化松弛） |
?差?（易冷流喪失彈性） |
一般（芯材可能壓潰） |
差（變形后難恢復） |
| ?初始密封/低壓密 |
?優良?（彈性+多層線密封） |
?極佳? |
?優良? |
一般（依賴金屬圈預接觸點） |
中差（需高預緊力建立初始線密封） |
| ?化學介質兼容性? |
?極寬?（金屬+填充材料選擇范圍大） |
依賴橡膠種類 |
?最寬?（PTFE近乎惰性） |
寬（依賴芯材+金屬皮） |
寬（金屬材料選擇決定） |
| ?經濟性/重復使用 |
?成本較高，禁止重復使用? |
成本低，特定靜態可重復使用 |
中低，部分可重復使用 |
高，基本不重復使用 |
高，不重復使用 |
| ?典型法蘭面要求? |
?中/細齒凸面(RF)，凹面/榫面(FF/TG)需謹慎評估? |
?廣譜（對粗糙度容忍度高）?? |
?光面/細齒面（防冷流擠出）?? |
?需非常光滑平整? (如FF/TG) |
?需極高精度光滑鏡面（如RTJ）?? |
?四、 關鍵材料組合及應用?
金屬纏繞墊片的性能主要取決于金屬帶材質與填充帶材質的合理匹配。以下是核心材料組合及其典型應用領域：
-
?金屬帶（Metal Strip）材料選擇與應用：??
- ?304 / 304L 不銹鋼：?? ?最常用材料。具有良好的耐腐蝕性、成型性、經濟性。適用于溫度范圍 -200°C ~ +550°C。廣泛用于水、蒸汽、空氣、油品、弱酸弱堿等一般工業領域（電力、化工、煉油）。
- ?316 / 316L 不銹鋼：?? 添加鉬元素，顯著提高抗點蝕和縫隙腐蝕能力（尤其針對Cl-）。耐溫范圍同304。主要用于涉及海水、鹽霧、醋酸、磷酸、漂白劑等腐蝕性稍強的環境（如化工、化纖、食品工業設備）。
- ?321 / 347不銹鋼：?? 含鈦或鈮穩定化元素，?抗晶間腐蝕性能優于304/316。尤其適用于制造后無法進行固溶處理或處于敏化溫度區間（450°C-850°C）工作的場合。耐溫上限可適當提高（短時~600°C）。
- ?Inconel® 600/625/X-750：?? 鎳基合金。?極高的耐高溫性（+1000°C）、抗氧化性、抗高溫腐蝕（如硫、氯、滲碳、氧化）性能。用于高溫?zé)嵴羝?、高壓氫氣、燃燒廢氣、熔鹽、強腐蝕性化工等極端環境（如高參數鍋爐、重整爐、裂解爐、核電）。
- ?Monel® 400:?? 鎳銅合金。?卓越的耐海水、氫氟酸（HF）、熱濃堿液腐蝕性能。?? 耐溫~500°C。用于海洋、化學處理（尤其是氫氟酸流程）、制堿工業。
- ?鈦及鈦合金：?? ?優異的比強度、耐海水、耐氯離子腐蝕、耐多種氧化性介質。?? 用于航空、航天、海洋、高端化工（如氯堿）等苛刻環境。
- ?碳鋼 / 低合金鋼：?? ?主要用于制造內環和外環。提供結構支撐和定位。
-
?非金屬填充帶（Filler Material）材料選擇與應用：??
- ?柔性石墨帶 (Flexible Graphite)：?? ?當前絕對主流和首選。
- 優點： ?化學惰性好（耐強酸堿、有機溶劑、強氧化劑除外）；極寬的耐溫性（-200°C~+1600°C非氧化氣氛 / ~450°C氧化氣氛）；優良的自潤滑性和密封性；低熱膨脹系數；良好的壓縮回彈性。??
- 缺點： 在強氧化性介質（如濃HNO3, 濃H2SO4）中不穩定；存在電化學腐蝕風險（與低電位金屬接觸需注意）。
- 應用： ?廣泛適用于絕大多數高溫高壓場合?：飽和/過熱蒸汽系統，高溫油品管線，高溫氣體（H2、N2、Ar等），合成氨系統，熱媒系統等。是替代傳統石棉的理想環保材料。
- ?聚四氟乙烯帶 (PTFE)：??
- 優點： ?近乎完美的化學惰性（耐除熔融堿金屬和氟元素外的幾乎全部化學介質）；低摩擦系數；極佳的電絕緣性；耐溫~-200°C~+260°C（短時300°C）。??
- 缺點： ?顯著冷流（冷蠕變）特性導致易變形松弛，尤其在高溫和持續高壓下密封性難保證；線膨脹系數大；導熱性差；不耐強氧化劑（如發煙硝酸）和氟元素。??
- 應用： ?主要用于中低溫（<200°C）、中低壓環境下的強腐蝕性化學介質密封?：強酸、強堿、有機溶劑輸送管線、反應釜，食品、醫藥衛生等清潔要求高的領域。不適于大型主蒸汽管線等高溫高壓關鍵部位。
- ?云母帶 (Mica)：?? ??（常用于改性石墨或組合填充）??
- 優點： ?優異的耐高溫（高達1000°C）、耐火焰、高絕緣、極佳的抗電化學腐蝕能力；低滲透。??
- 缺點： 脆性較大，抗沖擊性差；較石墨密封性稍差。
- 應用： ?主要用于存在顯著電化學腐蝕風險的高溫環境?（如高溫熔鹽電解）、絕緣要求高的場合、以及需提升石墨在氧化氣氛中溫限的工況。常與石墨復合使用。
- ?陶瓷纖維帶：?? ??（作為石棉的理想替代品之一）??
- 優點： ?耐高溫（~1000°C），化學穩定性好（耐酸堿），不燃，環保（低粉塵）。??
- 缺點： 強度較低，摩擦系數可能較高，密封比壓要求高。
- 應用： ?用于中高溫非關鍵腐蝕環境，尤其關注環保的場所。性能通常遜于柔性石墨，成本可能較低。
- ?非石棉纖維素纖維/合成纖維：??
- 優點： 成本較低，有一定彈性和密封性。
- 缺點： ?耐溫性有限（通常<250~300°C），耐化學性受纖維類型限制（不如石墨/云母）?。
- 應用： ?主要用于中低溫、中低壓、非強腐蝕介質的通用工業場合。??
?結論?
金屬纏繞墊片憑借其剛?cè)嵯酀?jì)的多層纏繞結構，在高溫高壓法蘭密封領域占據著不可替代的重要地位。它將高強度金屬帶的承載能力、良好彈性和非金屬填充材料的優異可壓縮性、低滲透性完美結合，克服了純金屬墊片回彈差、純非金屬墊片承載能力低的局限性。雖然其成本高于簡單墊片（如橡膠墊），且對法蘭面有一定要求（不允許有徑向溝痕，通常需要細齒凸面RF），也不能重復使用，但其在復雜嚴苛工況下的高可靠性和寬適應性確保了它的核心競爭力。材料選擇的多樣性（從經濟的不銹鋼/石墨到昂貴的鎳基合金/石墨）使其能覆蓋從通用工業到極端環境的海量應用。在選型時，必須嚴格依據設計溫度、壓力、介質腐蝕性、循環特性以及相關標準（如ASME B16.20, EN 1514, GB/T 4622等）進行核算，確保墊片材料和等級滿足具體工況要求。
